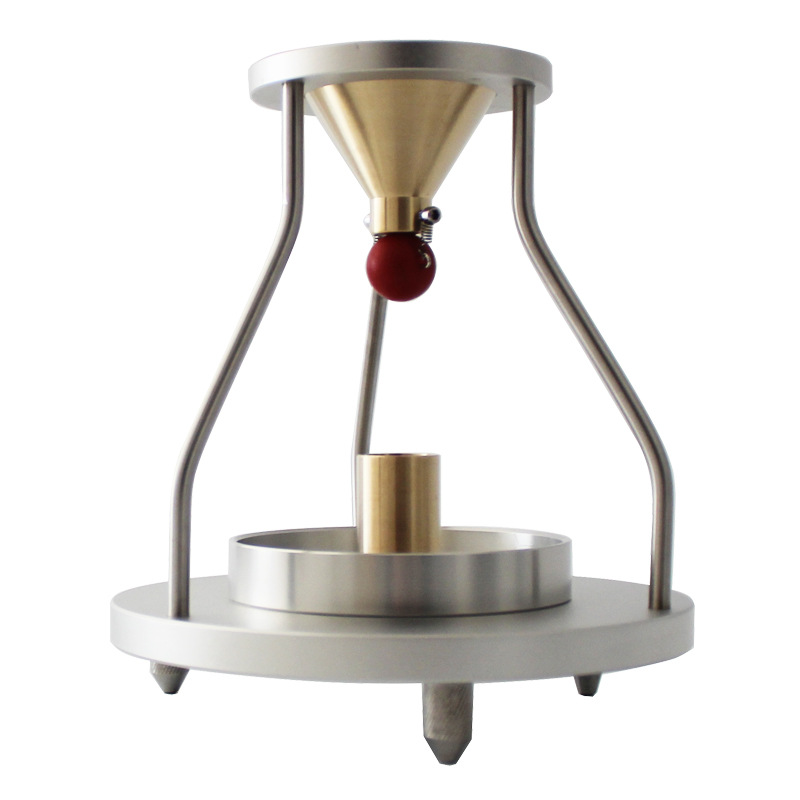

SC-1011超硬材料堆積密度測定儀是根據(jù)行業(yè)標準JB/T3584-1999《超硬磨料堆積密度測定方法》的相關(guān)技術(shù)要求研制生產(chǎn)的專用檢測儀器，適用于檢測超硬磨料16/20~325/400磨粒的堆積密度，也適用于檢測其他類似顆粒狀材料的堆積密度。

工作原理：將待測的超硬材料磨粒裝入漏斗，迅速打開橡皮球，磨粒順著漏斗的下端口自然下落流入到測量筒中，將流入到測量筒中的磨粒刮平，在天平上稱取刮平后測量筒中的磨粒質(zhì)量，再除以測量筒的容積，就可以測出待測磨粒的堆積密度。

2.主要技術(shù)參數(shù)

2.1.測量誤差：≤±0.015g/cm3。

2.2.測量筒容積：10±0.2m3。

2.3.外形尺寸：160mm（長）×160mm（寬）×195mm（高）。

3.安裝

3.1.儀器應安裝在穩(wěn)固的工作臺面上。

3.2.工作臺面上應鋪上5mm厚的橡膠板。

3.3.調(diào)整底盤上的三個水平調(diào)整螺絲，使底盤處于水平狀態(tài)。

3.4.儀器安裝后應避免劇烈振動。

4.測量筒容積的標定

4.1.標定方法按JB/T3584-1999的規(guī)定執(zhí)行。

4.2.標定周期一般情況下不應超過1年。

測量的環(huán)境條件要求：相對濕度：45%~55% 環(huán)境溫度：20~240C

5.2.試樣的制備

5.2.1.將待測樣品按標準規(guī)定的方法取樣，縮分至25±0.1g，裝入體積約為30cm3的鎳坩堝中，在110±50C的烘箱中烘干1小時。

5.2.2.從烘箱中取出待測樣品并置于干燥器中冷卻至室溫，保存至少4小時，使其適應實驗室的氣氛并消除靜電。

5.3.測試過程

5.3.1.將儀器的漏斗仔細清掃干凈，關(guān)閉出料口的橡皮球閥，并將測量筒和集料盤清掃干凈，放于定位銷上。

5.3.2.將制備好的試樣倒入玻璃加料器中。加料時先沿漏斗壁，然后移至中心部位，在加料器不離開料堆的情況下，緩緩地流入漏斗中，使其從中心向四周均勻散開，自然堆積成錐形。

5.3.3.迅速打開橡皮閥，使試樣自由下落，充滿測量筒。用左手輕輕地扶著測量筒，右手立即用刮料板的棱緊貼測量筒口邊緣，以5~100的角度將多余試樣刮去。刮料時，操作自始自終要細心，避免振動、沖擊或其它干擾因素。然后輕輕敲擊測量筒壁，以減少試樣體積，用“毛筆”清除測量筒外側(cè)及底部的散落顆粒。

5.3.4.在天平上稱量測量筒中試樣的質(zhì)量M1，精度達到0.001g。

5.3.5.重復5.3.1～5.3.4規(guī)定的操作過程2次，獲得測量結(jié)果M2、M3。

5.3.6.計算三次測量結(jié)果的算術(shù)平均值M。

5.3.7.被測樣品的堆積密度按下式計算：D=M/V

式中：D —被測樣品的堆積密度，單位：g/cm3；M—測量筒中試樣的質(zhì)量的算術(shù)平均值，單位：g；V —測量筒容積，單位：cm3。

5.4.允許偏差:對于16/20~325/400粒度的試樣，三次測定的堆積密度值Zui大值與Zui小值之差不應大于0.015g/cm3。
