環(huán)氧粉末是粉末涂料的一種,由環(huán)氧樹脂及其它添加劑組成。環(huán)氧涂料一般分為油性環(huán)氧涂料和水性環(huán)氧涂料可以保證產品的環(huán)保性能和實用性能，用在橋梁，船舶，水下圖層，化工防腐涂層和煤礦設施的防腐等，是否添加塑化劑，固化劑，環(huán)氧樹脂的組成成分的改變都會影響涂料的玻璃化轉變溫度，所以我們需要準確的測出其玻璃化轉變溫度而使適用于不同的應用環(huán)境場景下。

SC-DSC300是一款實驗溫度在-40℃到600℃的差示掃描量熱儀設備，實驗溫度跨度大，可應用于樹脂，塑料，橡膠等多種材料的熱分析變化，其中玻璃化和固化就是其中的兩種，通過采集測試樣在加熱過程中的吸放熱變化從而測出對應參數(shù)。

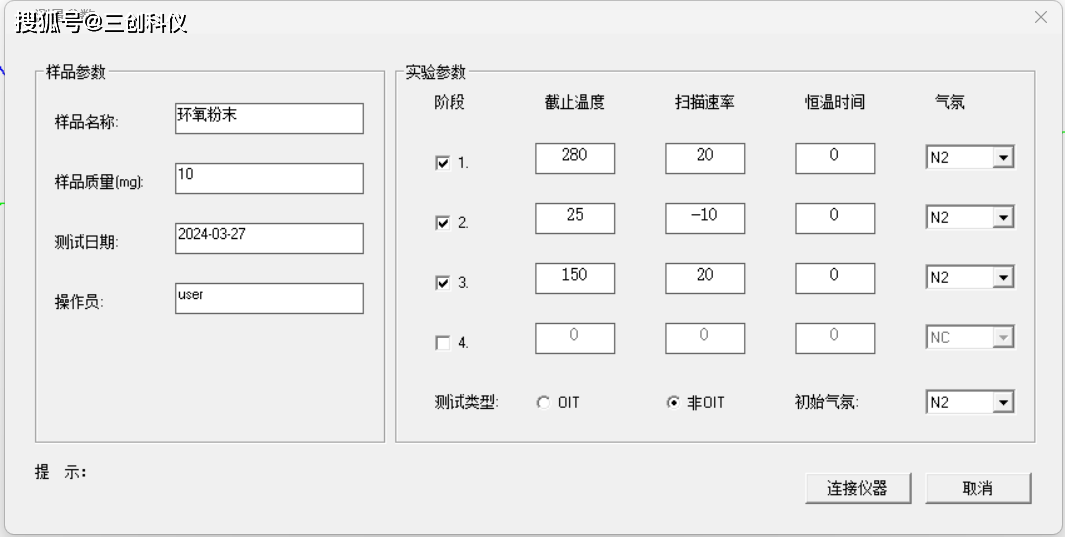

測試方法：稱量10mg左右的樣品放在60ul的鋁坩堝容器中，次升溫設置20℃/min 的速率加熱到80℃然后迅速降到室溫并設置以下（圖1）參數(shù)對其樣品進行再次進行升降溫實驗，得到實驗圖譜進行分析（圖2）。

實驗結果分析：藍色曲線為階段加熱，其中Tg溫度為52.31℃，在151.13℃到219.15℃之間有一段放熱固化的過程，該段固化放出熱量為17.7767J/g；黑色曲線為第二次加熱過程，其中Tg為73.76℃。從這次的實驗我們可以看出兩次升溫的玻璃化溫度不同，這是因為環(huán)氧粉末在次加熱過程中還有一段固化的反應，經(jīng)過不同固化程度的樣品測試我們可以得出固化度越高的樹脂，其測試的玻璃化溫度就越高。
